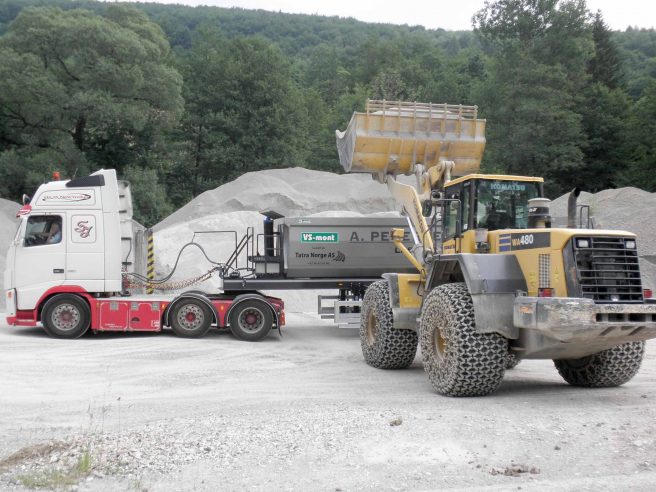

VSNS45T – spezieller Auflieger mit Schiebeachsen, einseitigem Kippaufbau S1G

Technische Spezifikation

Gesamtbelastung

34 000 kg 44 500 kg

Nutzlast auf Achsen

3 x 8 000 kg 3 × 9000 kg

Königszapfen – Belastung

10 500 kg 17 500 kg

Königszapfen

JOST – 2

Achsen

SAF – 3 x 9000 kg – Scheibenbremse

1, 2, 3 – typ: SBS 2243-10 version BI9-22S, SBS 2243-10 version BI9-22S, SBS 2243-10 version BIL9-22S

1.Achse– Hebeachse – ABS – 20/24″

2.Achse– feste Achse – 20/24″

3.Achse– selbstschwingende– ABS – 20″

Federung

Luftfederung Typ SAF IO49/3505_31

Airbag – SAF 2923V/350

Reifen

6 Stück – Stahlscheibe + Dunlop SP282

Elektrisches System

komplette elektrische Installation 24 V + zusätzliche Manipulationsbeleuchtung (weiss)

Bremsensystem

WABCO EBS-E, 4S/3M inklusive RSS (Roll Stability Support), Kontrollkasten, Manometer

Höhe der Drehplatte

1 300 mm

Rahmen

spezielle Rahmenkonstruktion ermöglicht das Schieben der Achsen vorwärts und rückwärts.

Verstärkte Stahlkonstruktion aus Querträgern, vorne mit Torsionsquerträgern aus Material STRENX verengt , die Träger sind stark für erhöhte Belastung dimensioniert. Der hydraulische Schiebemechanismus der Achsenbefestigung wird vom Fahrerhaus bedient. Gleitplatten aus PVC-Material werden oben auf den Querträgern und an den seitlichen Führungsteilen angebracht.

Stützbeine

2x Stützbeine JOST B101 Stützmodul 900/560, Fuß – Modul „S“

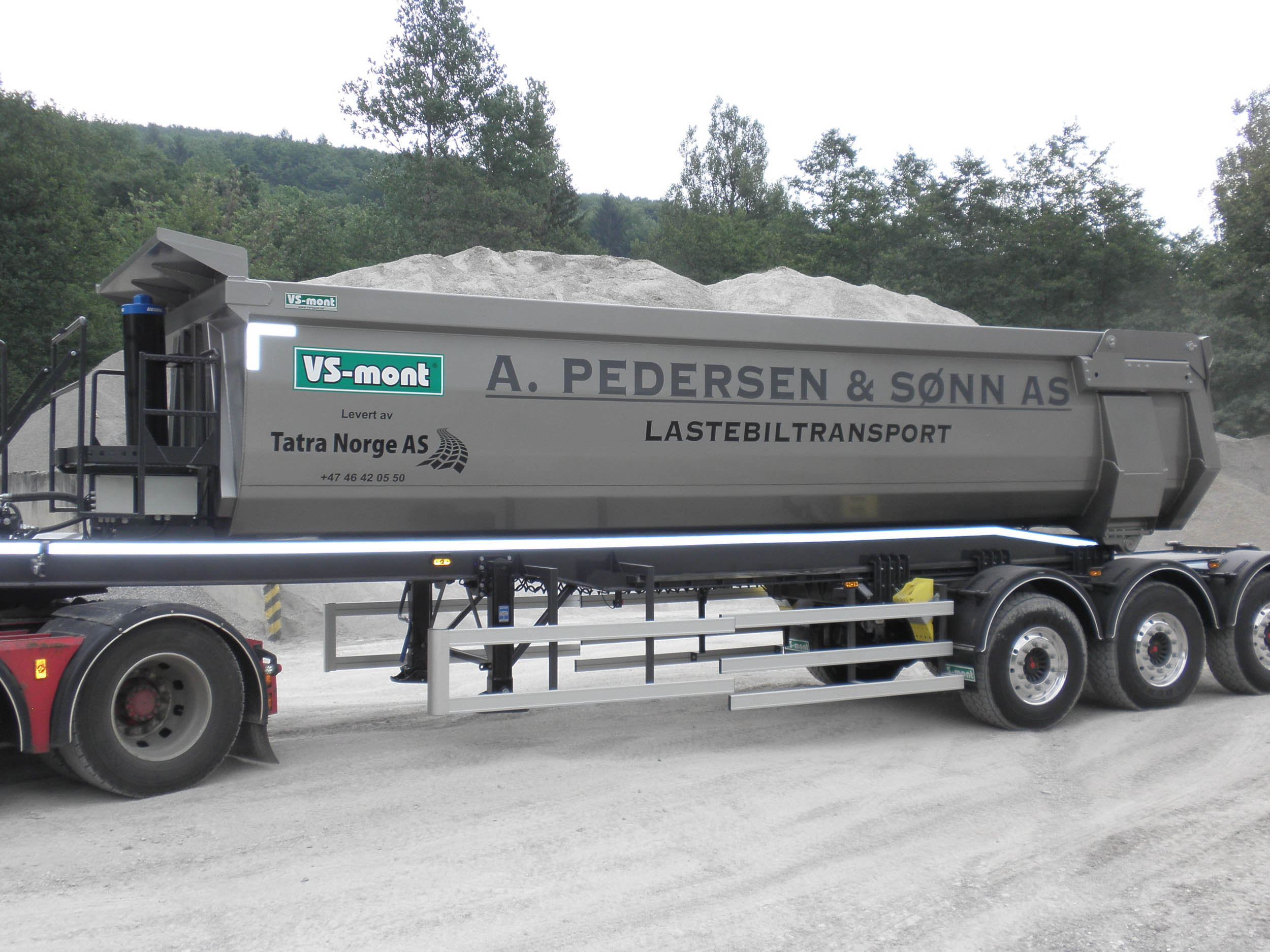

Einseitiger Kippaufbau halbrund VSPN / S1G
– vorne mit verengter Breite

Volumen: 24 m3

Kippaufbau in halbrunder Durchführung und speziell konusförmig in Längsrichtung (es ist im vorderen Teil enger als im hinteren Teil). Diese Form ermöglicht bessere Entleerung des Kippaufbaus.

Innenmaßen des Kippers

(L) Länge: 7950 mm

(W) Breite: 2200 mm / 2300 mm

(H) Höhe: 1 500 mm

Hydraulik

Hydraulikzylinder: HYVA – GEORG, Typ: F18558KA1, 3–Wege Pneumatikverteiler

Verwendetes Material

Boden: HARDOX 450, Dicke: 10mm

Seitenwände: HARDOX 450, Dicke: 8mm

Rückwand: HARDOX 450, Dicke: 8mm

Seitenwände sind fest zur Stirnwand angeschweisst  – ohne Möglichkeit des Öffnens.

Rückwand

HYDRAULISCHE RÜCKWAND – Rückwand hydraulisch mit mechanischer Verriegelung geöffnet, vom Fahrerhaus bedient, Verriegelung der Rückwand in angelehnter Position mit Ketten (für kontinuierliche Materialausschüttung).

Abnehmbares Profil im oberen Teil der Rückwand.

Lackierung

Rahmen und alle Stahlteile werden vor der Lackierung mit Stahlgranulat gestrahlt, mit Rostschutzanstrich grundiert und mit 2-Komponenten-Deckschicht (Acrylfarbe) lackiert.

Farbton des

VS-MONT

Zubehör des Aufliegers und Kippaufbaus

• hintere kippbare Stoßstange aus Stahl, seitlicher (doppelter) Unterfahrschutz aus Aluminium
• Keilehalter + 2x Keile, Kunststoffkotflügel mit Schmutzfängern
• Gummianschläge – austauschbar
• Positionsbeleuchtung des Aufliegers, Heckleuchtenschutz + Abdeckungen für Asphalt (hitzebeständig)
• Reflexmarkierung nach ECE Nr.104
• vordere Laufbrücke vor dem Kippaufbau

Zusätzliche Ausstattung / Zubehör gegen Aufpreis

• 6 x 11.75×22,5/10×335/281/ET120 Alcoa 819521DB Dura Bright
• elektrischer Vibrator am Kippaufbau MVCC 3/1500 FC
