Jednostranný sklápač – hranatá varianta S1H

Technická špecifikácia

Ložný objem



6 m3 – 30 m/ podľa požiadavky zákazníka /







Pomocný rám



Je konštruovaný individuálne pre každý konkrétny podvozok podľa doporučenia a pokynov výrobcu podvozku. Hlavné nosníky pomocného rámu sú tvaru U s priečnymi výstuhami. Pozdĺžniky sú spojené rúrou pre uchytenie ložísk korby a dvoma priečkami tvaru U pre uchytenie hydraulického valca. Rám je vyrobený z materiálu DOMEX.







Hydraulika



Kompletný hydraulický systém od firmy HYVA / PENTA





Použité materiály



ST52.3, DOMEX, HB450 (HARDOX), Al – hliník
(hrúbky materiálov sú dimenzované v závislosti od objemu nadstavby a požiadaviek zákazníka)







Zadné čelo



PENDEL – je zavesené na čapoch, otvárané vlastnou váhou čela pri vyklápaní, zaisťované pomocou mechanických tiahel





Príslušenstvo nadstavby



  • držiak rezervného kolesa na prednom čele – mechanický / lanový
  • stabilizátor nadstavby – stabilita pri vyklápaní
  • zadná odsypová lišta pre finišer – pevné prevedenie,
  • plastová skrinka na náradie
  • zadné blatníky ponad dve osi, zásterky (vyviazanie zásteriek)
  • pozičné osvetlenie vozidla
  • bočné bezpečnostné zábrany
  • ochrana zadných skupinových svetiel
  • reflexné označenie nadstavby podľa predpisu EHK č.104
  • koncový vypínač + poistné lano
  • gumové dorazy – vymeniteľné
  • držiak lopaty
  • vrchný lak v požadovanom odtieni
  • zvuková signalizácia sklápania nadstavby
  • montáž nadstavby v závode VS-mont
  • COC Certifikát podklady k zápisu do TP,  zápis do TP

Vypracujte mi cenovú ponuku



+421 42 4313 511
vsmont@vsmont.sk
Kontaktujte nás

Varianty prevedení

Hydraulicky zdvíhané zadné čelo.

Predĺžený štít nadstavby k lepšej ochrane kabíny vozidla.

Blatníky AL.

  • Zadné čelo otvárané pomocou reťazového mechanizmu
  • Zaplachtovanie nadstavby na stranu alebo predné čelo
  • Zadné čelo otvárané do strán
  • Zadný sklopný nárazník
  • Zmena hrúbky materiálov
  • Hydraulický držiak rezervného kolesa
  • PTO štandart ZF 1:1.

Súbory na stiahnutie

Katalógový list

Katalógový list obsahuje zhrnutie informácií jednostranných nadstavieb S1G / S1H.

Návod na obsluhu

Návod na obsluhu sklápacej plošiny S1. Skrátená inštrukcia pre vodiča.

Servisná knižka

Servisná knižka spoločnosti VS Mont. Informácie o servisných strediskách, povinnosti a plán servisných prehliadok.

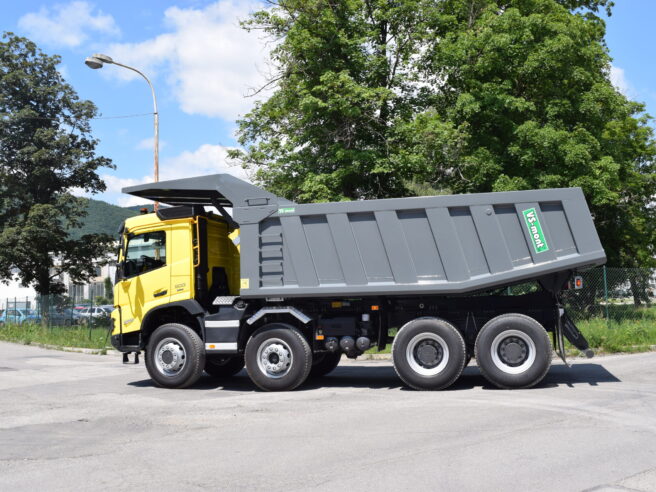

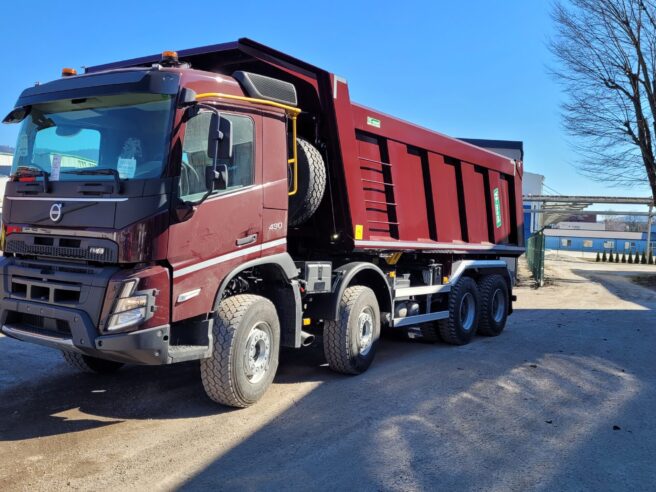

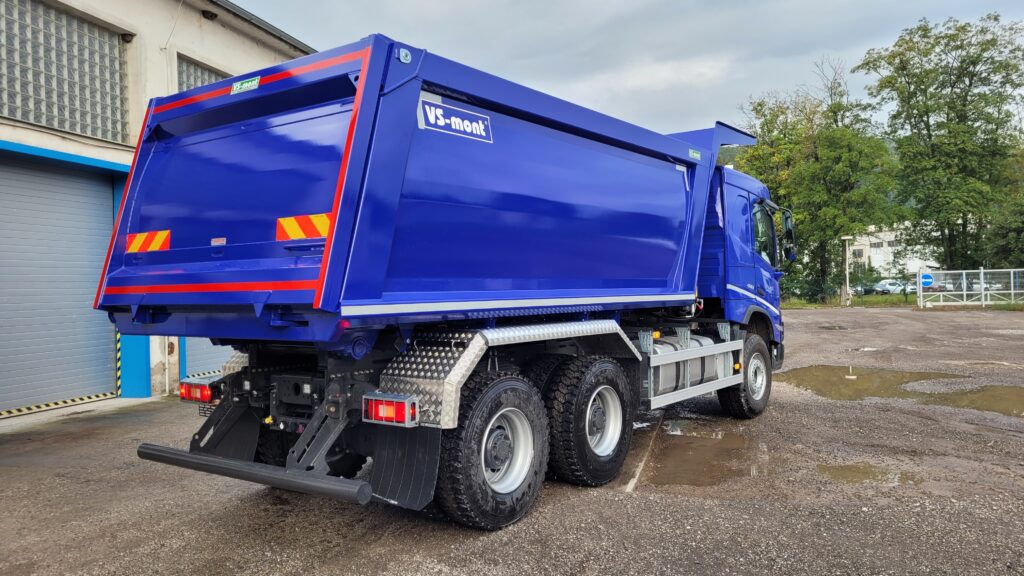

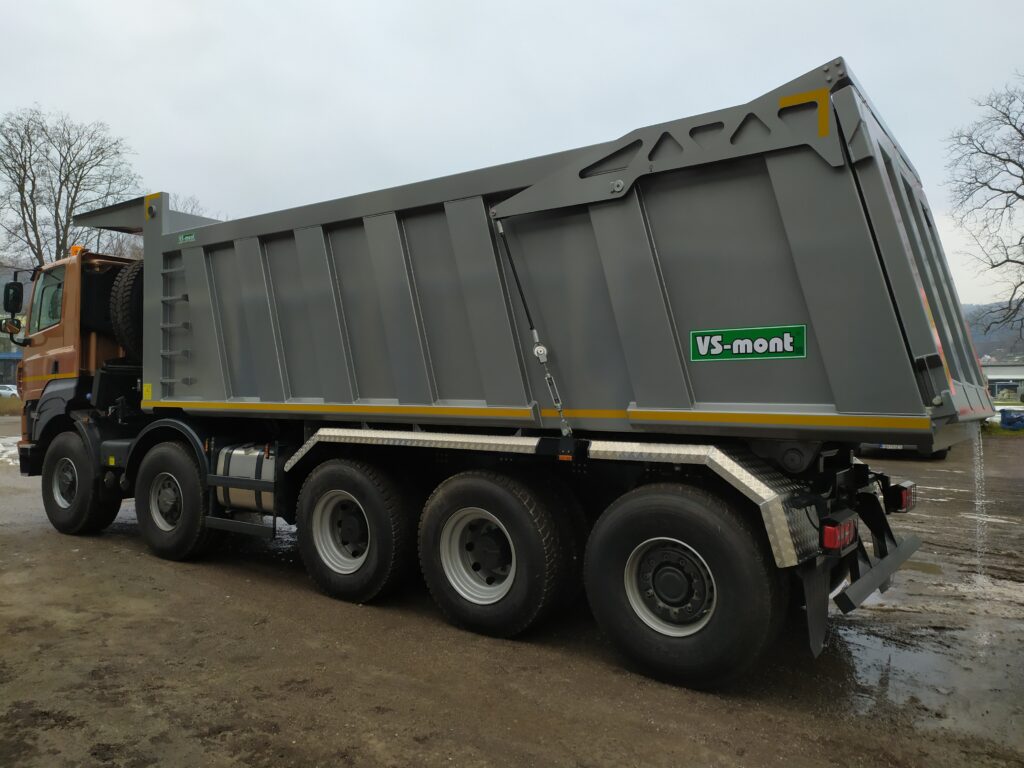

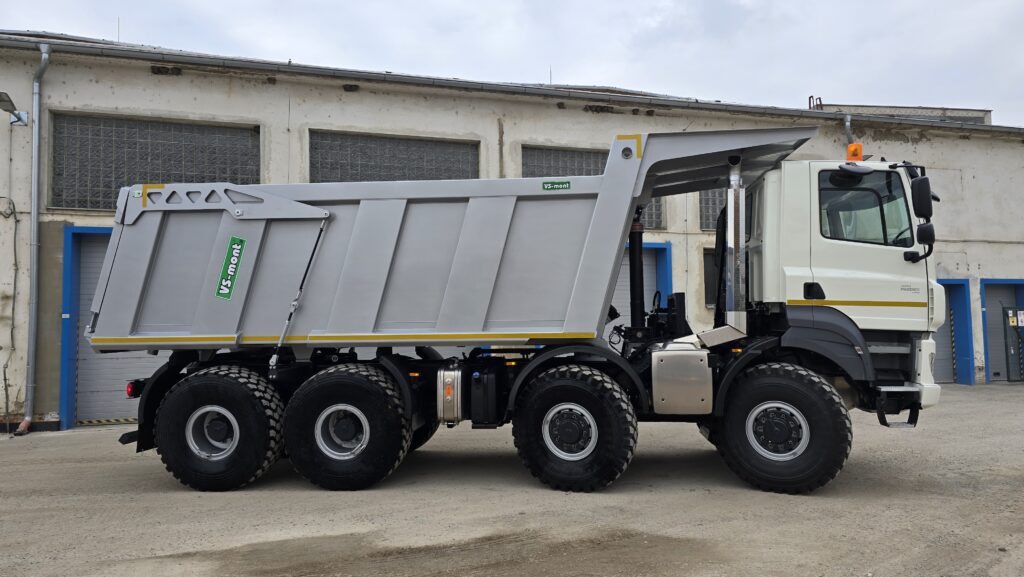

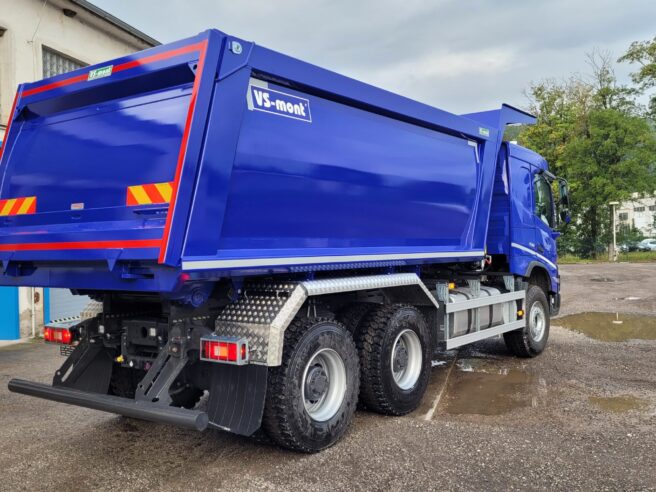

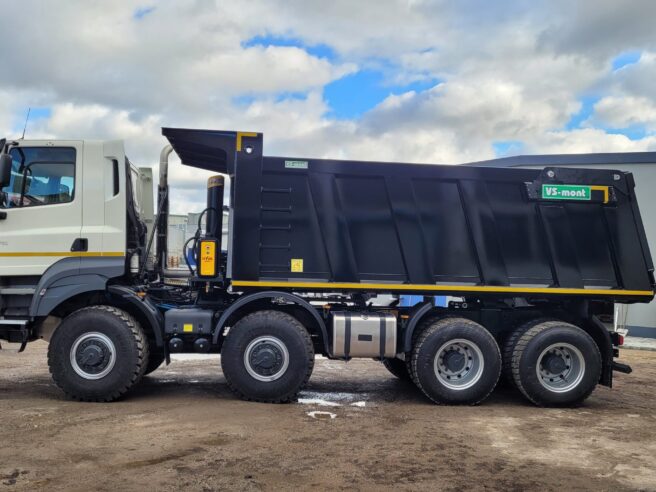

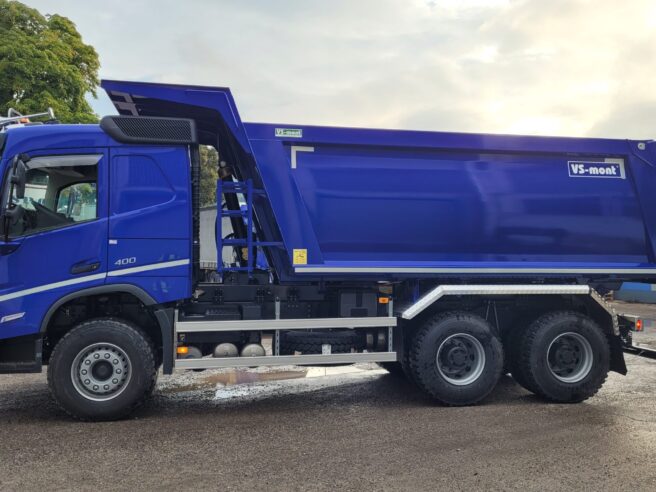

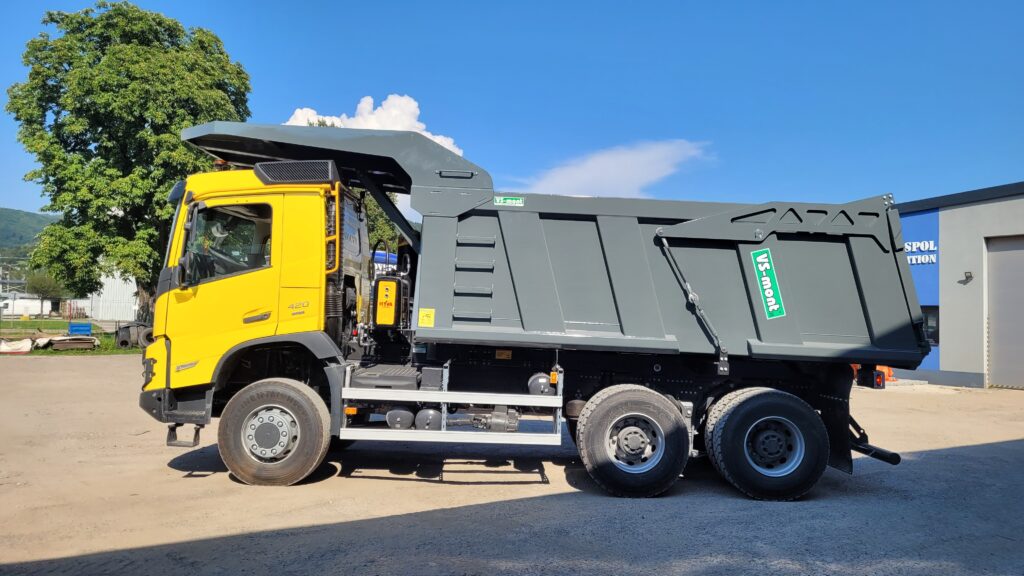

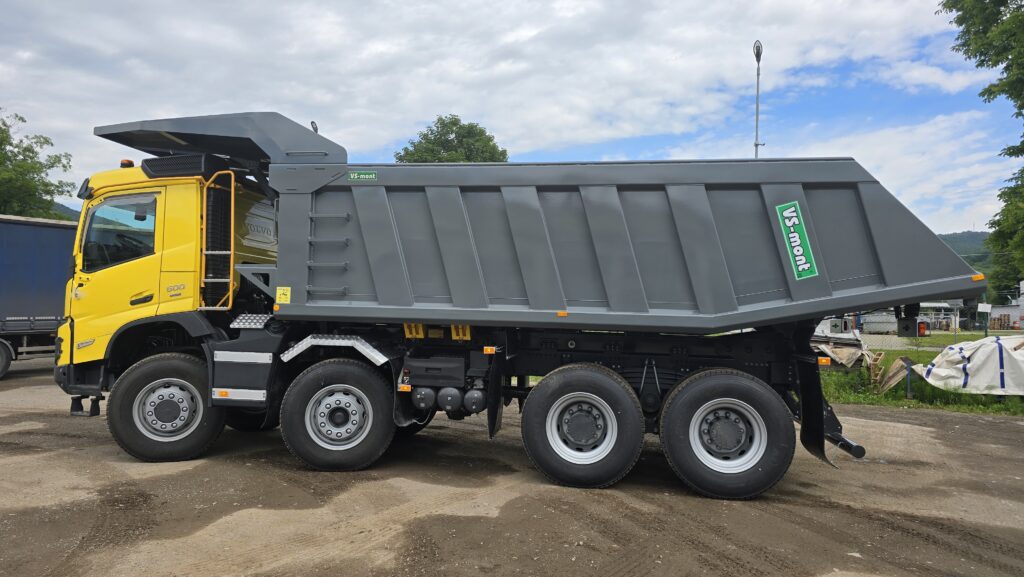

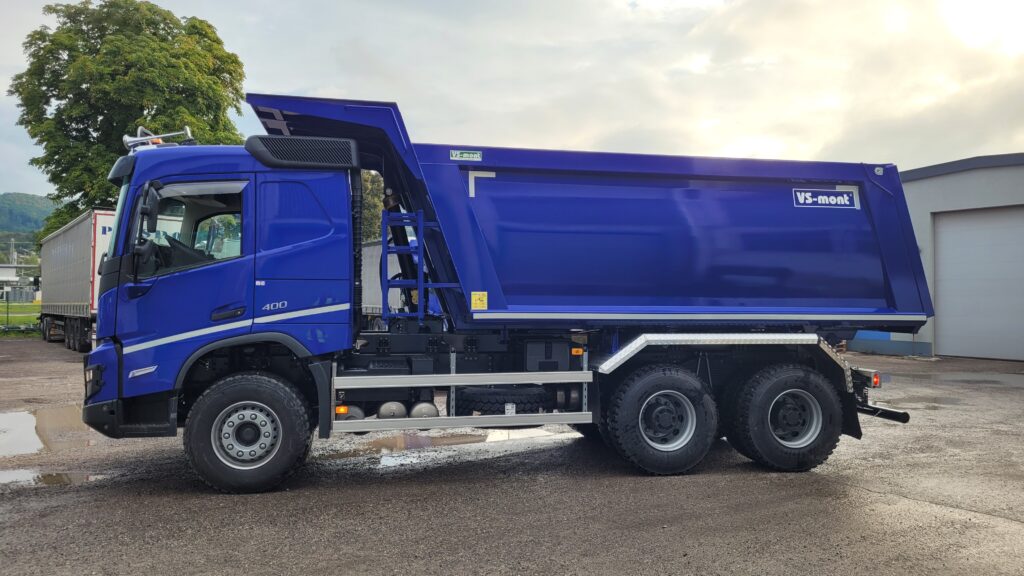

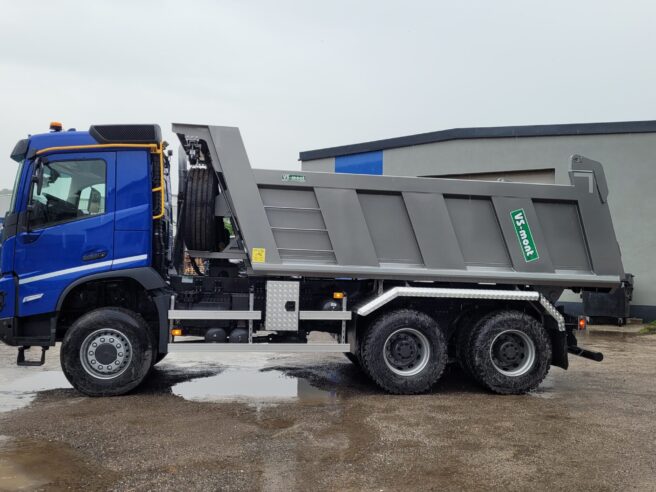

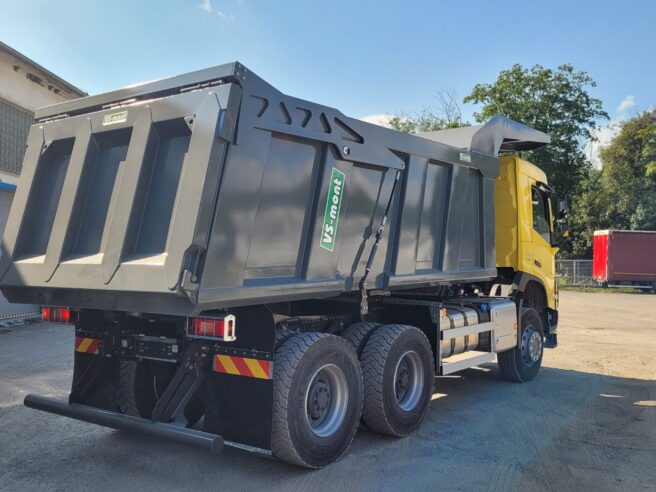

Ukážky prevedení

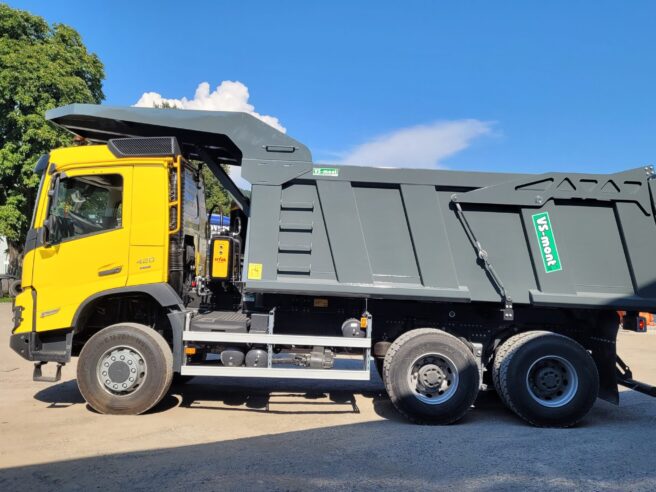

Mercedes

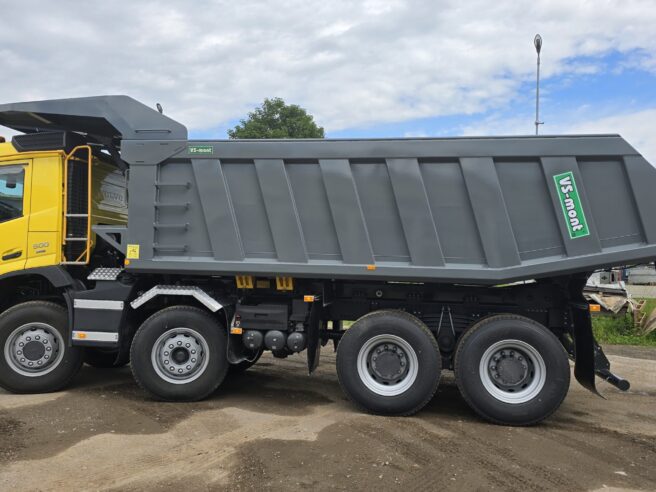

Scania

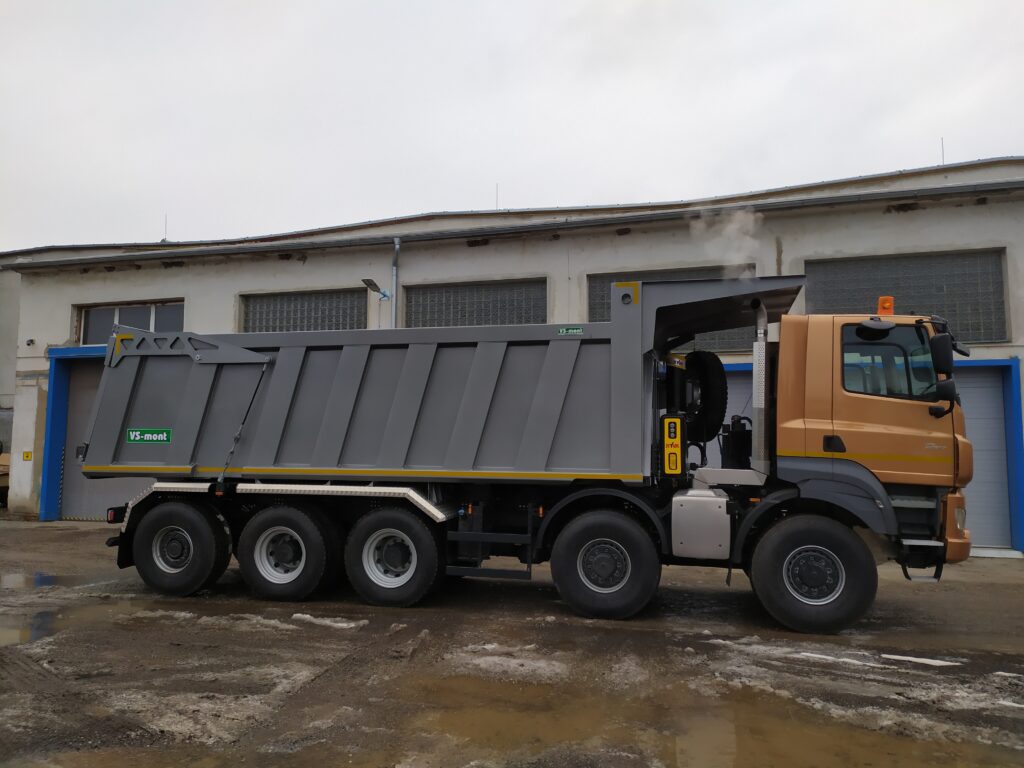

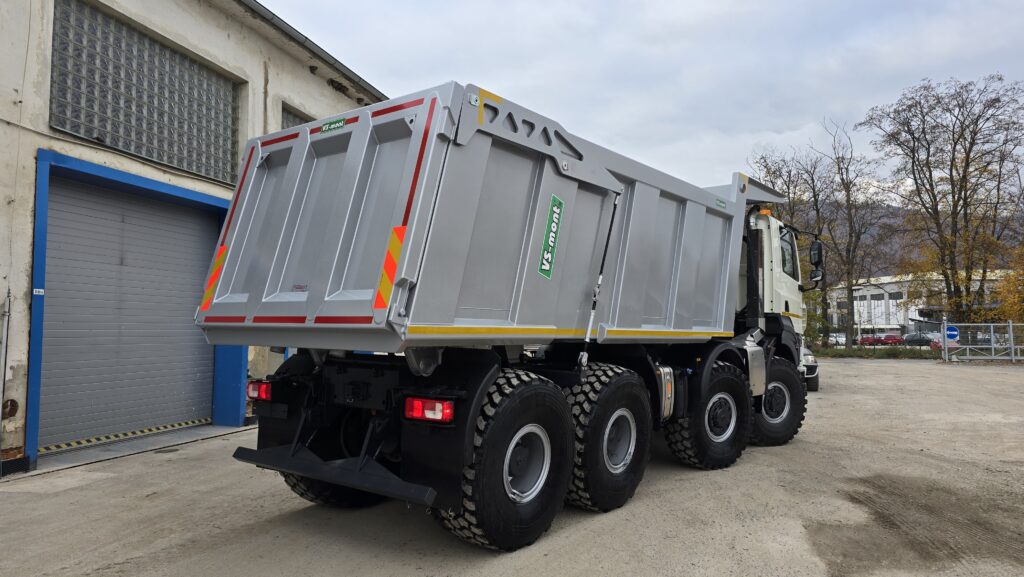

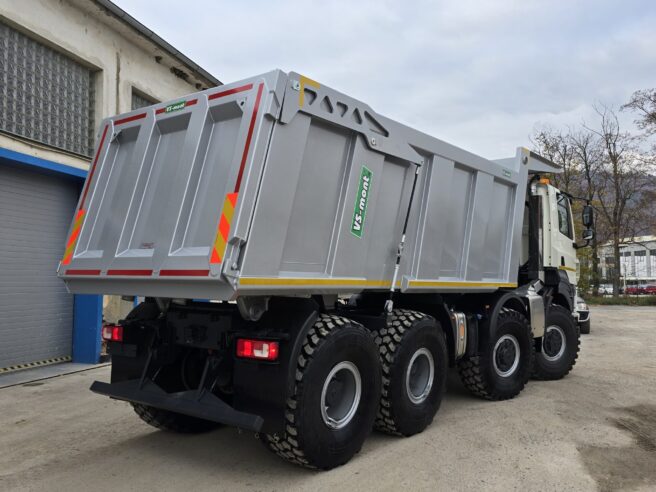

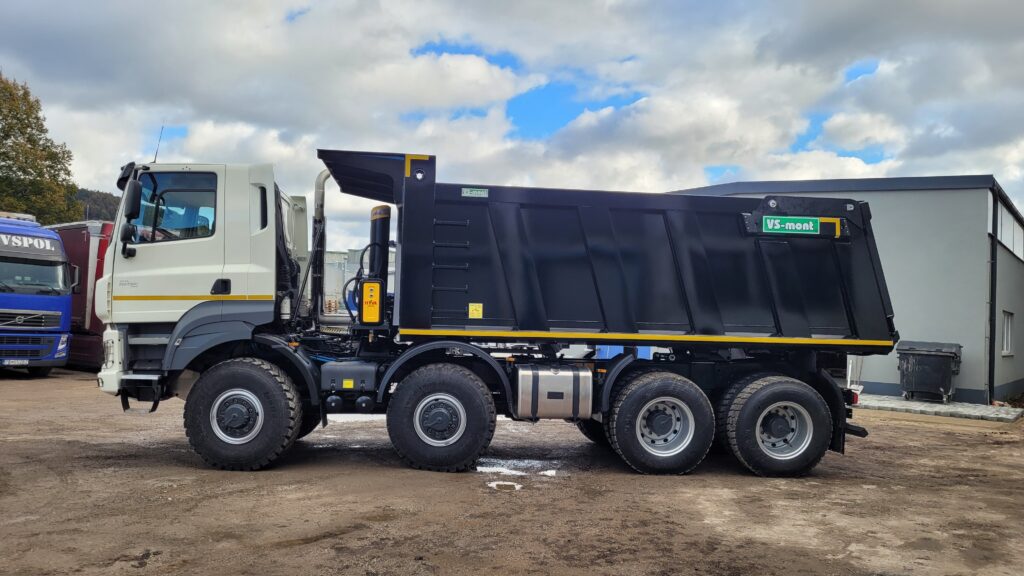

Tatra

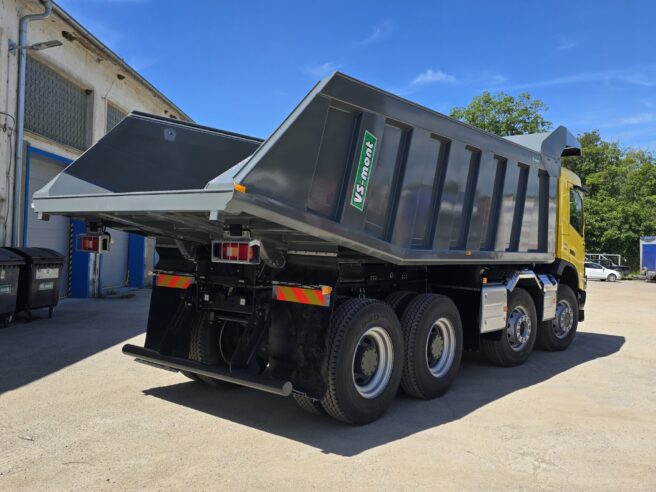

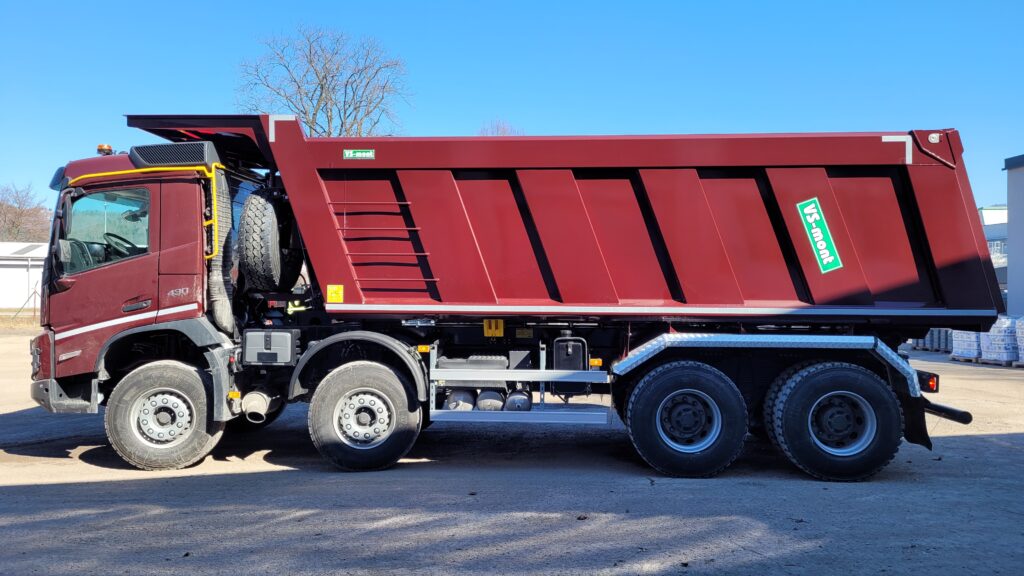

Volvo

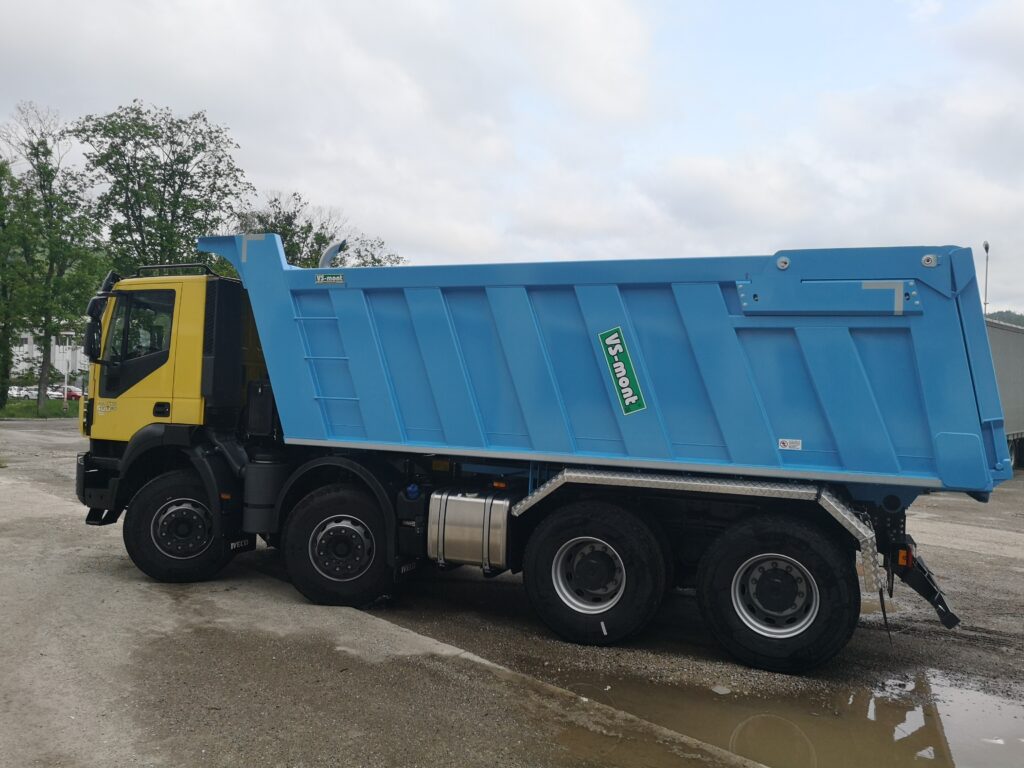

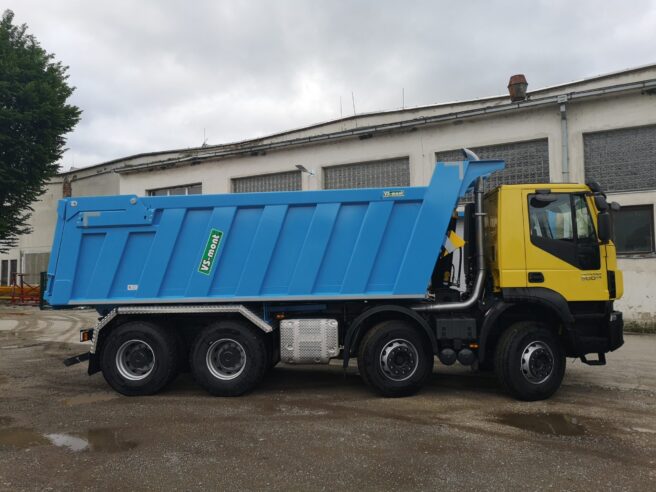

Iveco

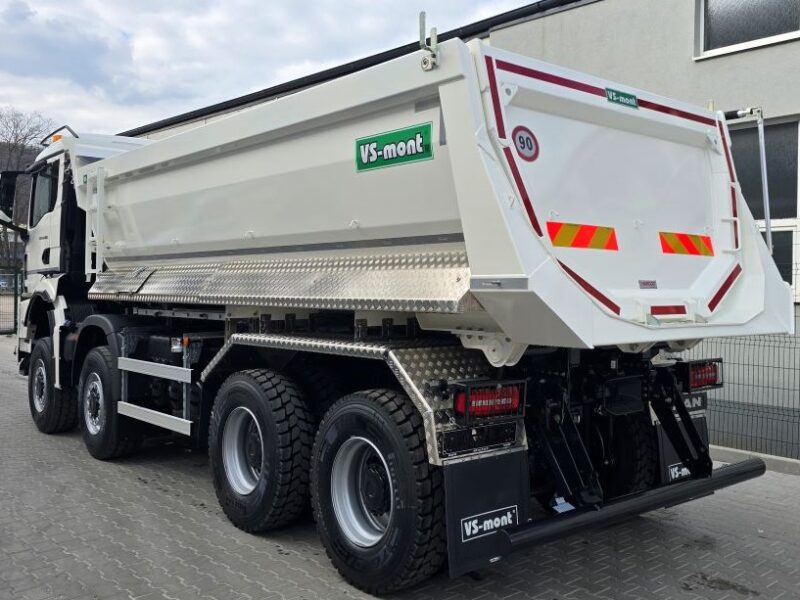

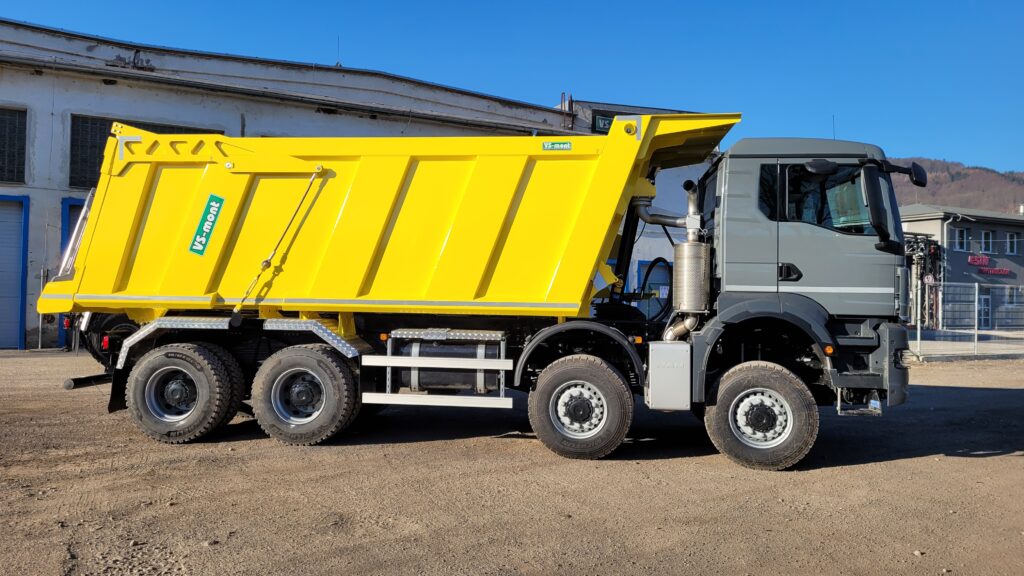

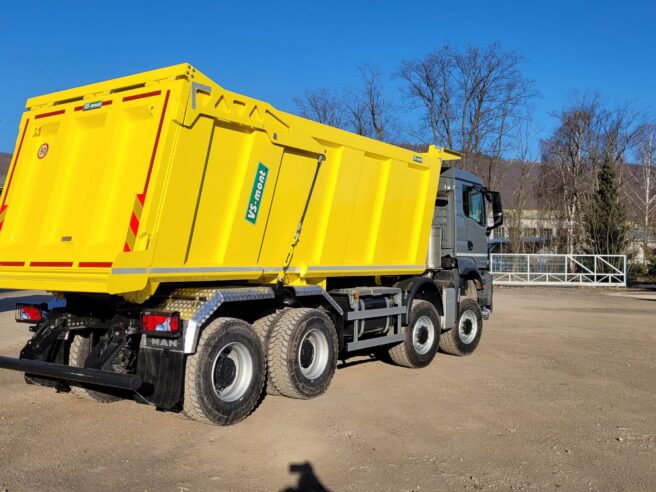

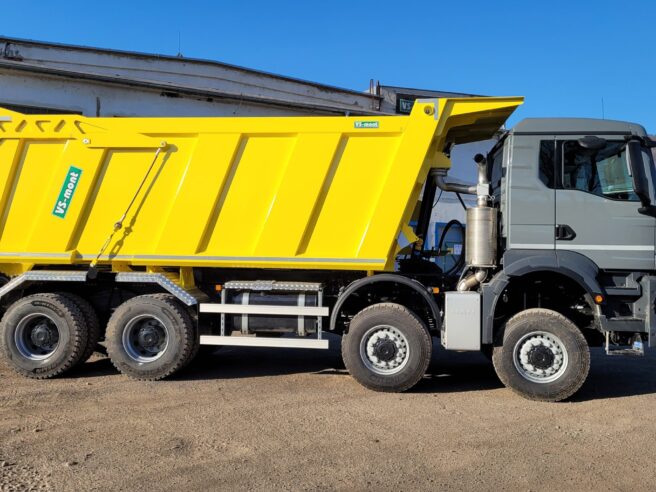

Man

Tatra

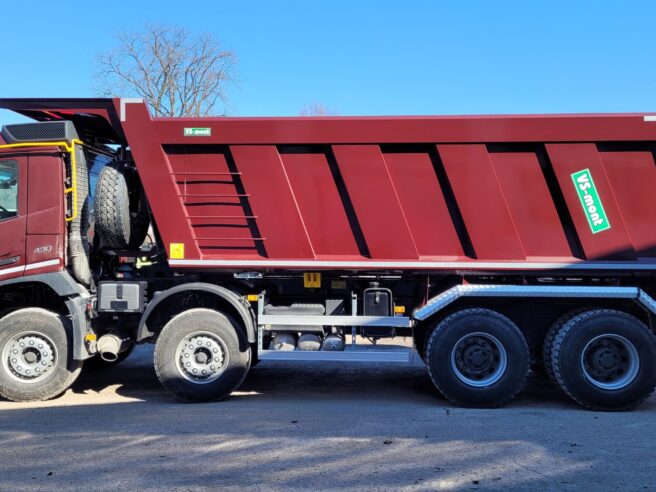

Volvo

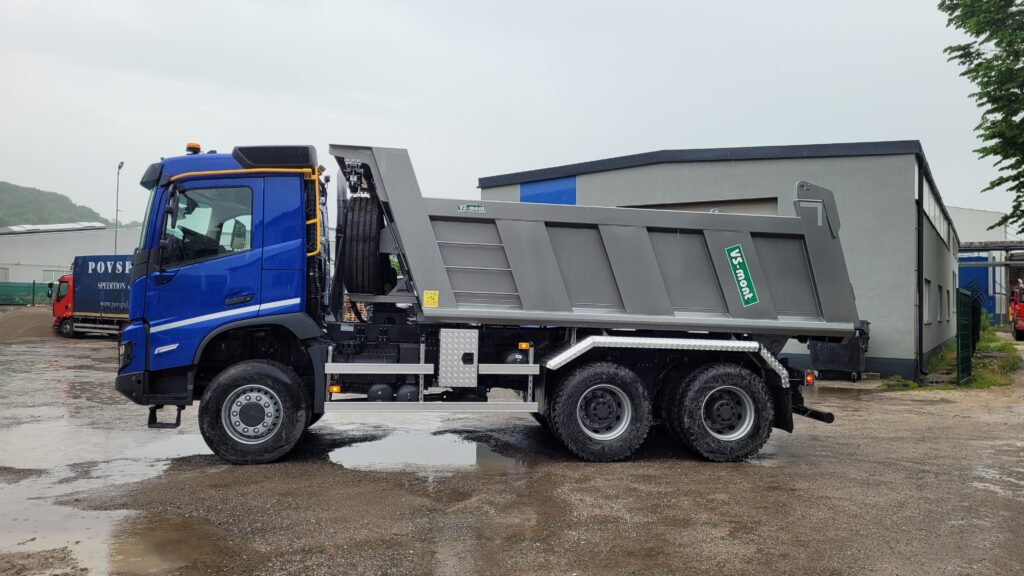

Tatra
